Lisp Copy bảng AutoCAD sang Excel & ngược lại

Bạn hay phải copy bảng thống kê từ AutoCAD sang Excel để tính toán, hoặc ngược lại đưa bảng Excel vào bản vẽ? Lisp copy bảng AutoCAD sang Excel và ngược lại (lisp D2X) sẽ giúp bạn làm việc này chỉ với vài cú click.

📌 Lisp D2X gồm 3 tính năng nhỏ: chuyển hình vẽ từ AutoCAD sang Excel, chuyển bảng từ AutoCAD sang Excel và chuyển bảng Excel vào AutoCAD. Mình hướng dẫn từng tính năng bên dưới nhé.

🎬 Xem video review lisp D2X trên Facebook: https://www.facebook.com/VuHienAcademy/videos/3024321031268833/

I. Mở lisp D2X

Sau khi cài lisp, bạn gõ lệnh D2X → Enter để mở. Bạn cũng có thể bấm vào thẻ Add-ins trên thanh Ribbon, ở đó sẽ có 3 nút: To Office, To Table và To ACAD.

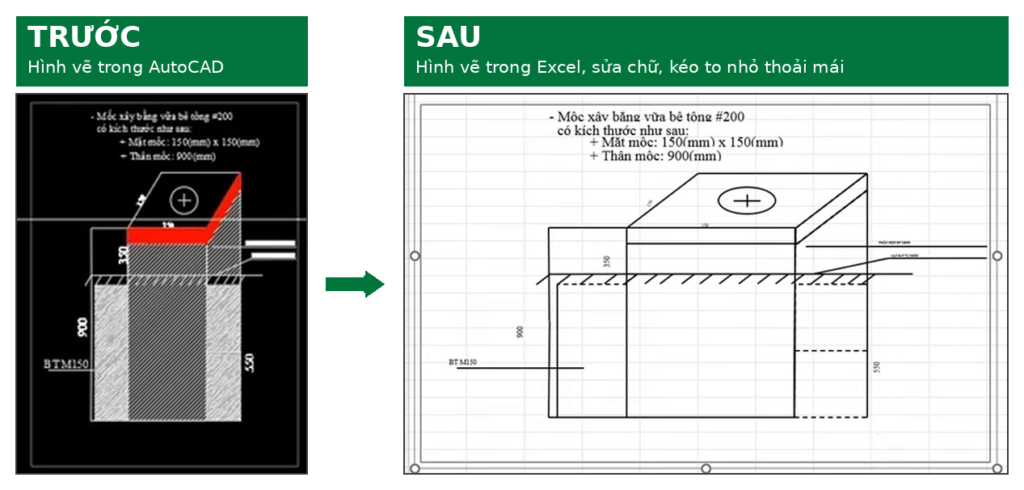

II. Chuyển hình vẽ từ AutoCAD sang Excel (To Office)

1. Quét chọn các đối tượng (hình vẽ) cần chuyển.

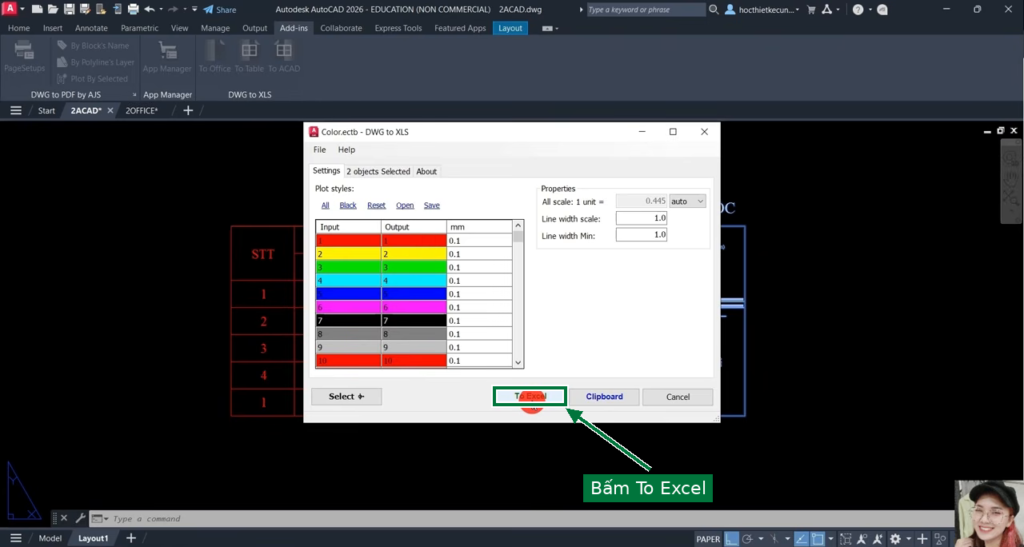

2. Bấm To Office. Bảng chọn màu hiện ra: bấm To Excel nếu muốn giữ nguyên màu, bấm Black nếu muốn chuyển hết sang màu đen, bấm Reset để trả về màu cũ.

3. Đợi một lúc, file Excel sẽ hiện ra với hình vẽ của bạn.

Điểm hay là các chữ trong hình bạn vẫn bấm vào để sửa được, đổi cỡ chữ, đổi font (ví dụ sang Arial) thoải mái. Bạn cũng có thể kéo to nhỏ như bình thường. Muốn chọn thêm nhiều đối tượng thì giữ Ctrl để chọn, rồi sửa cỡ chữ hàng loạt.

Lưu ý: cách này chuyển hình vẽ nên các đối tượng không phải là bảng (sheet) của Excel, bạn sẽ không dùng được các hàm như tính tổng, chia…

III. Chuyển bảng từ AutoCAD sang Excel (To Table)

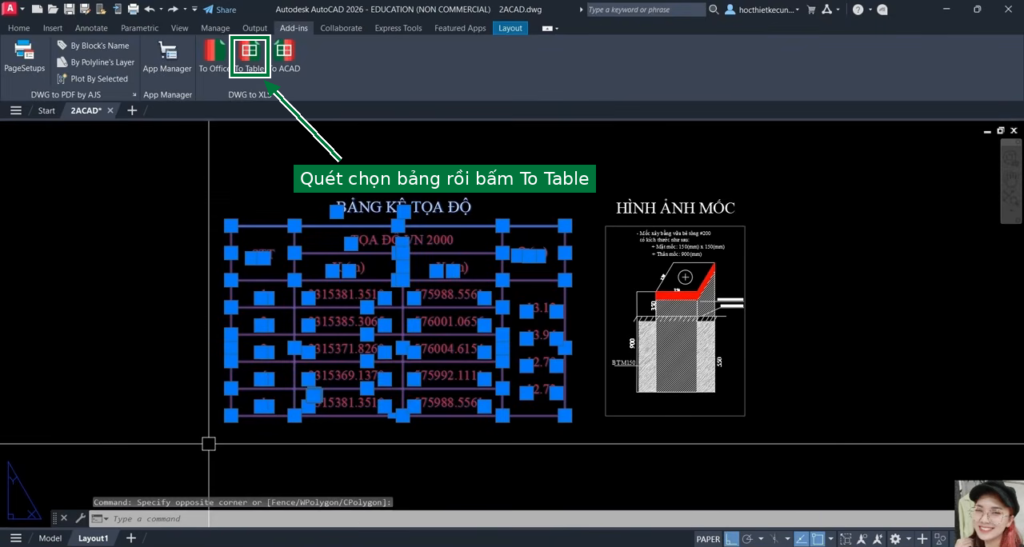

1. Quét chọn bảng trong AutoCAD.
2. Bấm To Table.

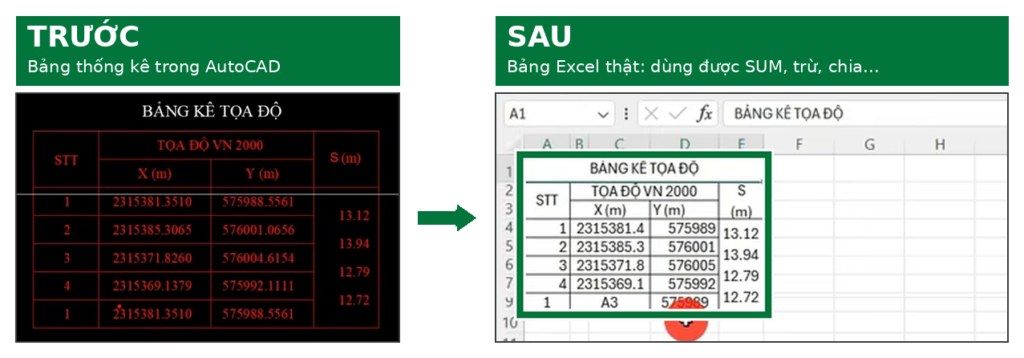

Ngay lập tức bạn có bảng đó trong Excel. Lúc này nó là bảng Excel thật nên bạn dùng được các hàm như SUM (tính tổng), trừ, chia… và toàn bộ tính năng của Excel, chỉnh font, cỡ chữ như bình thường.

IV. Chuyển bảng từ Excel vào AutoCAD (To ACAD)

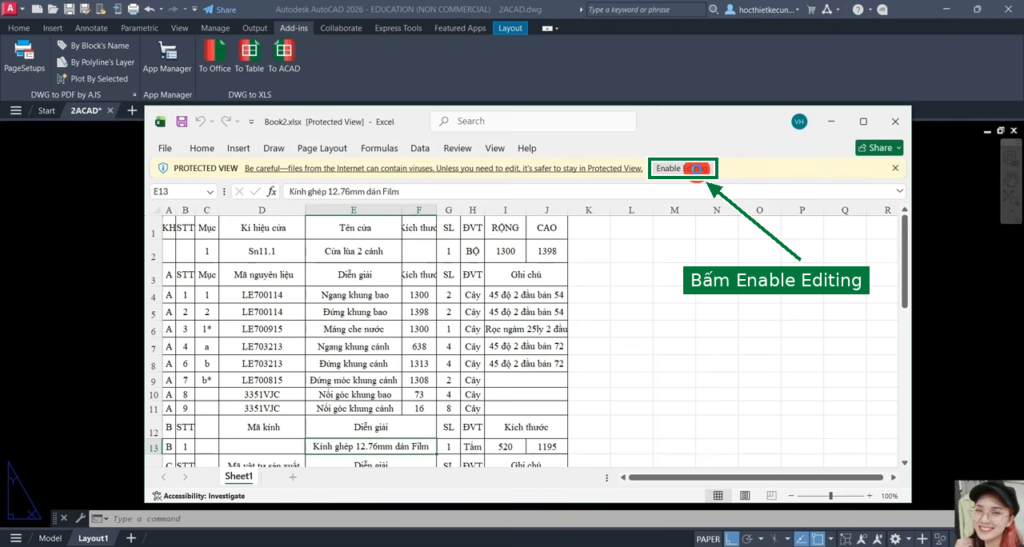

1. Mở file Excel. Nếu file đang ở chế độ chỉ xem và hiện thanh thông báo, bạn bấm Enable Editing (cho phép chỉnh sửa) trước, nếu không lisp sẽ không chạy được.

2. Bấm Ctrl + A để chọn hết bảng, rồi Ctrl + C để copy.

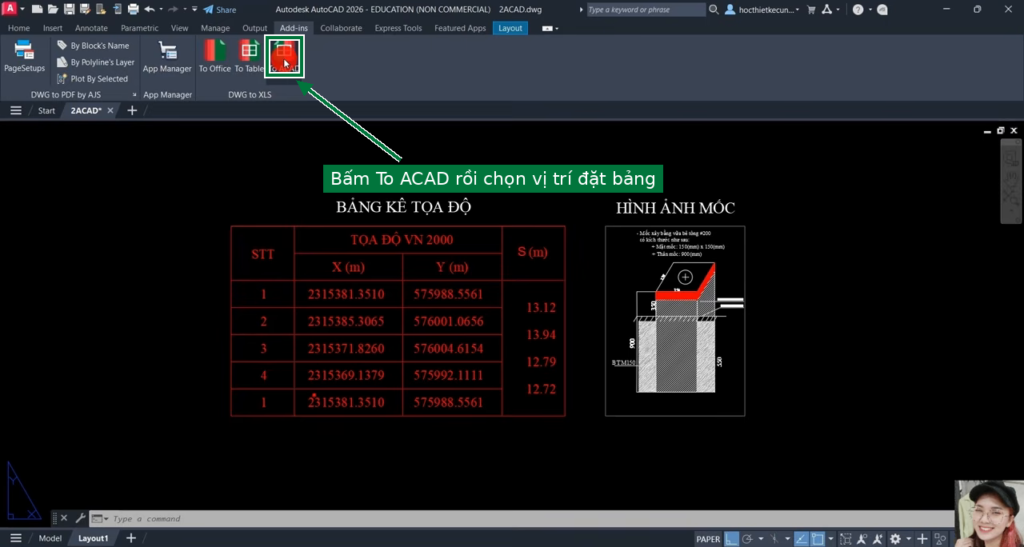

3. Mở AutoCAD, bấm To ACAD, rồi chọn vị trí đặt bảng.

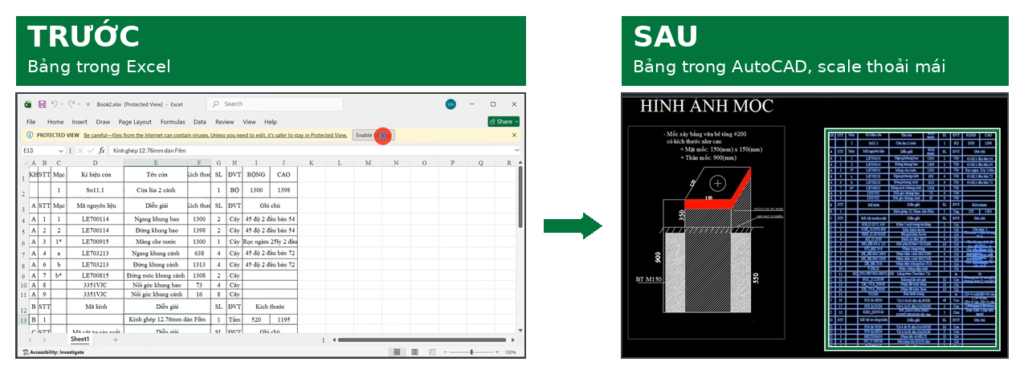

Bảng sẽ trở thành đối tượng trong AutoCAD, bạn chọn, scale thoải mái. Nếu bảng ra màu đỏ (hoặc màu bạn không muốn) là do layer hiện hành của bạn, bạn đổi màu hoặc chọn lại layer là xong.

Giá và cách mua lisp D2X

Lisp D2X hiện có giá 150k/máy. Lisp bán theo máy, dùng được trên AutoCAD 2018 trở lên. Bạn cài lại Win hoặc cài lại AutoCAD vẫn dùng lại bình thường, chỉ khi thay phần cứng của máy tính thì mới cần mua lại. Ai muốn mua nhắn Zalo mình: 0359864135.

Nếu bạn hay phải thống kê, chèn bảng, bạn xem thêm tổng hợp lisp AutoCAD hay: https://vuhienhau.com/tong-hop-lisp-autocad-hay-kem-link-tai-huong-dan-su-dung/ mình đã chia sẻ trên web nhé.

Chúc các bạn thành công!
