    Lệnh QuickDim dim nhanh trong AutoCAD

    Lệnh QuickDim dim nhanh trong AutoCAD

    Vũ Hiền - HAU 29/10/2026 Không có bình luận

    Bạn đang mất thời gian dim từng đoạn một cho cả mặt bằng? Với lệnh QuickDim (QDIM) trong AutoCAD, bạn chỉ cần quét chọn vùng cần dim, pick một điểm đặt là có ngay cả chuỗi kích thước, kể cả dim bán kính hàng loạt. Mình làm mẫu bên dưới nhé.

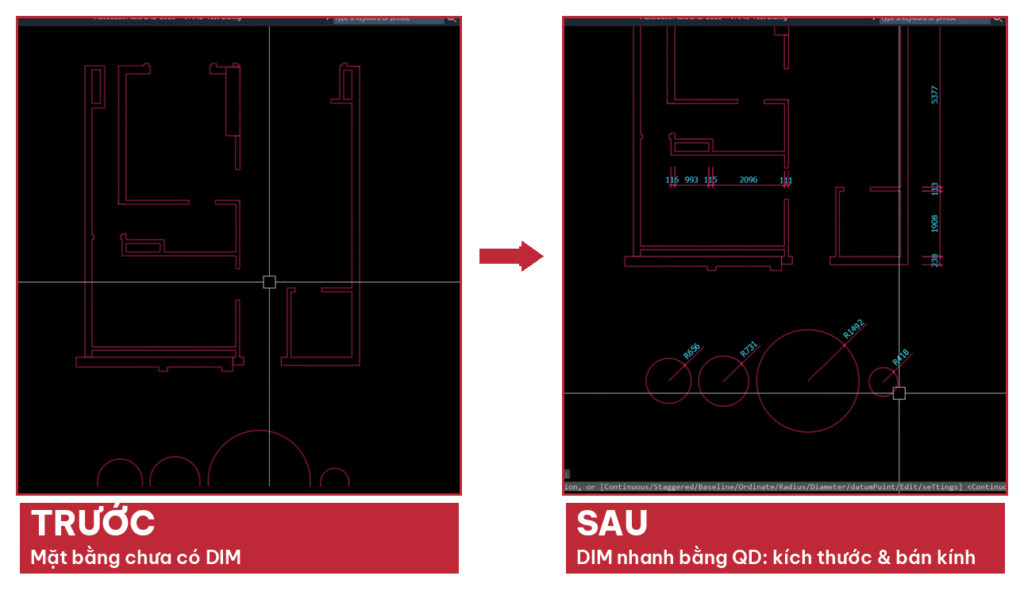

    Trước và sau khi dim nhanh bằng lệnh QuickDim QDIM trong AutoCAD

    I. Dim kích thước nhanh bằng lệnh QuickDim

    Bước 1: Bạn gõ lệnh QDIM (trong video mình gõ tắt QD) rồi nhấn Enter.

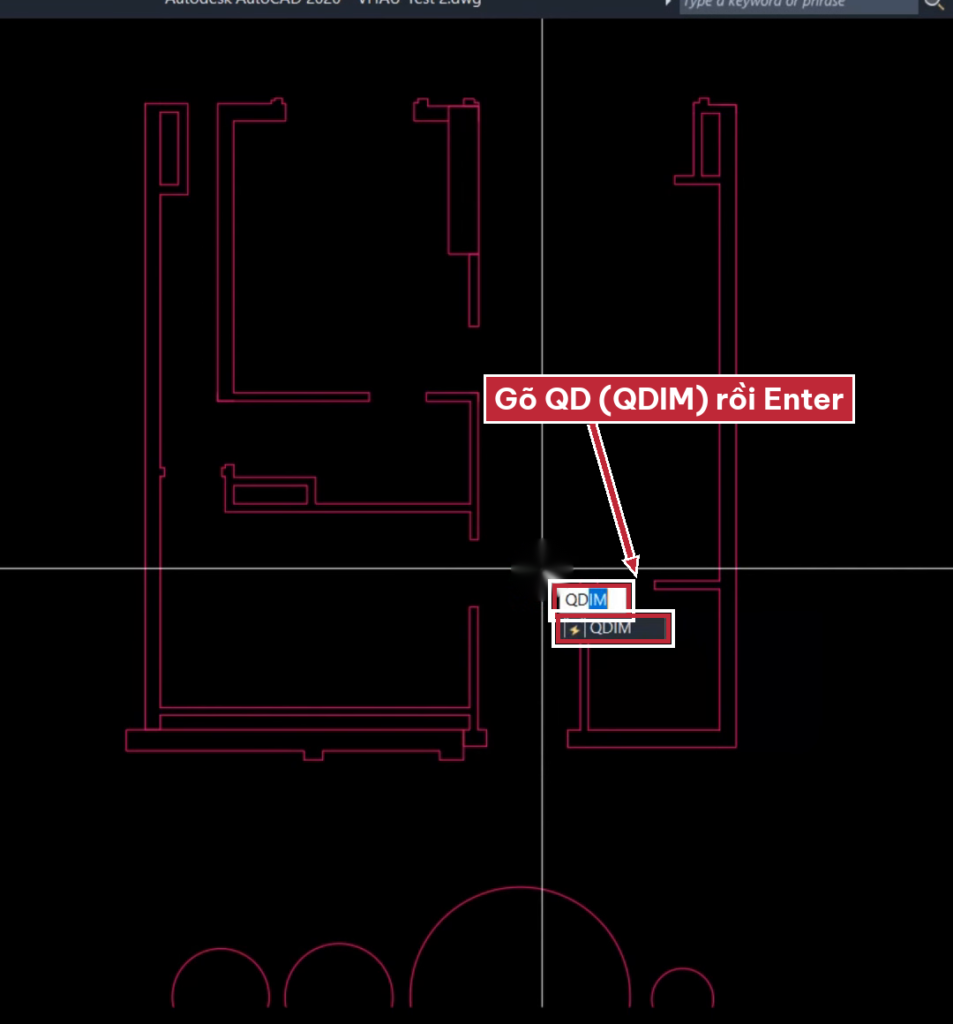

    Gõ lệnh QD QDIM trong AutoCAD để dim nhanh

    Bước 2: Bạn quét chọn vùng cần dim (các đối tượng cần lấy kích thước), rồi nhấn Enter.

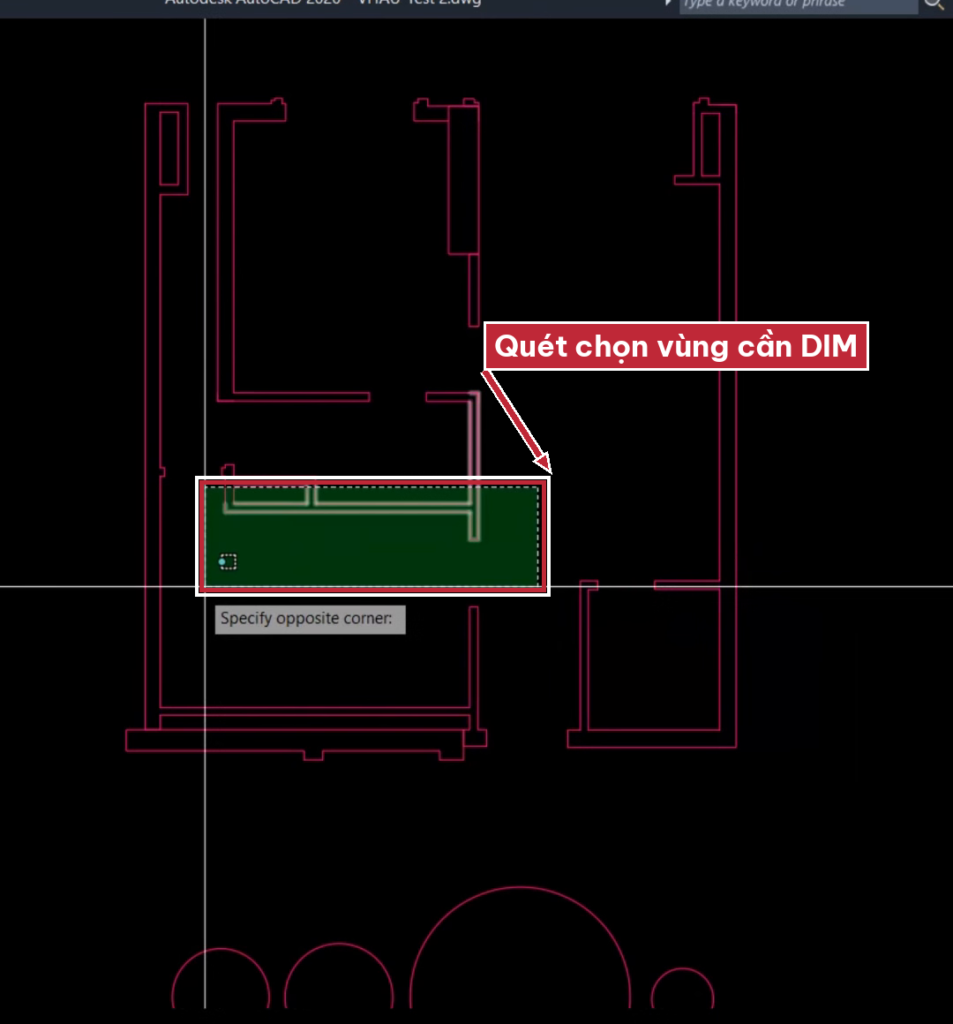

    Quét chọn vùng cần dim khi dùng lệnh QuickDim trong AutoCAD

    Bước 3: Bạn pick một điểm để đặt đường dim, vậy là chuỗi kích thước hiện ra ngay.

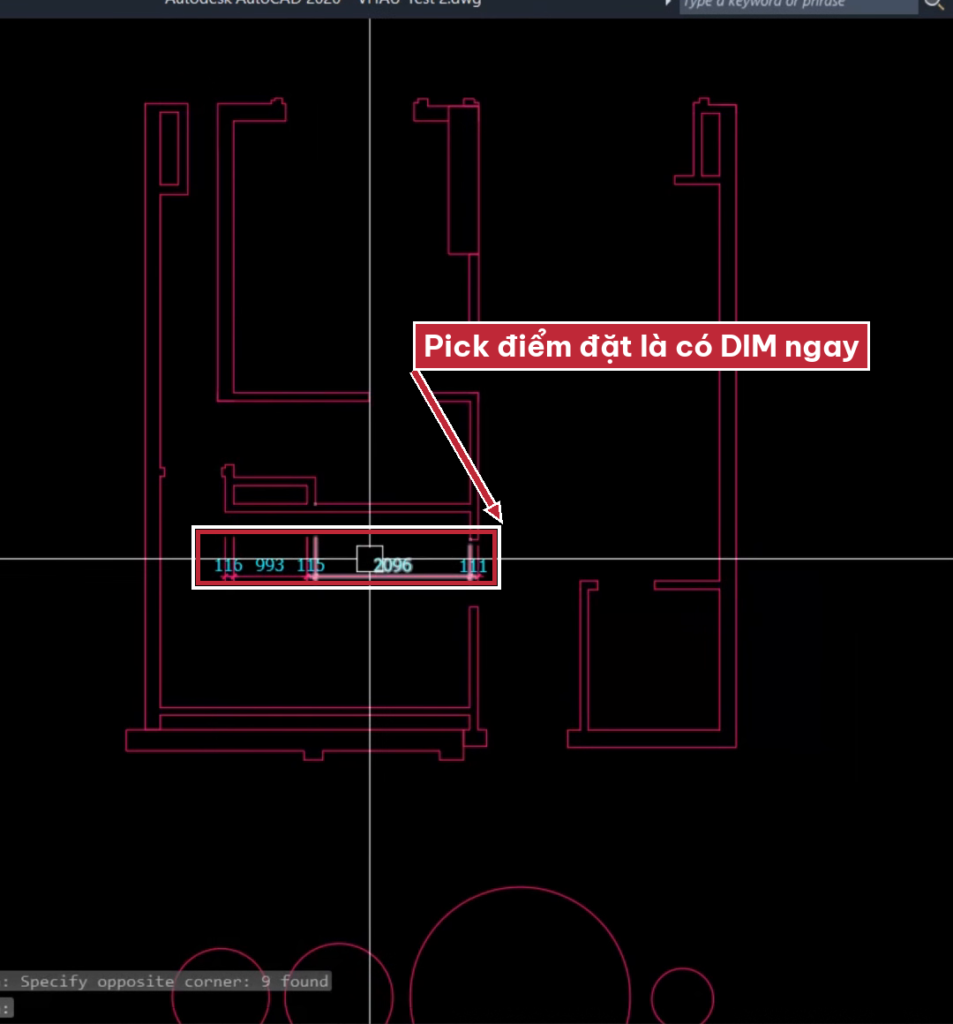

    Pick điểm đặt đường dim để có ngay chuỗi kích thước trong AutoCAD

    II. Dim bán kính hàng loạt cho các đường tròn

    Bước 1: Bạn gõ lệnh QD, rồi quét chọn các đường tròn cần dim.

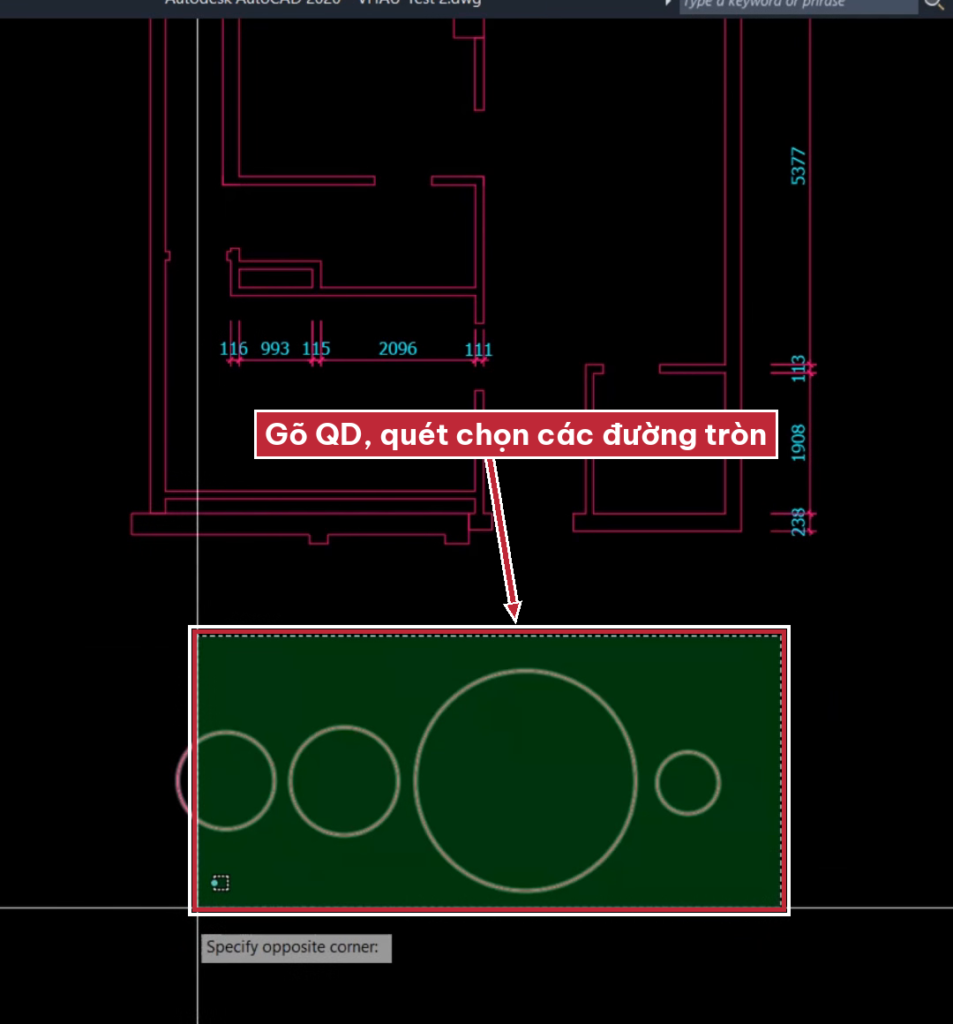

    Gõ QD rồi quét chọn các đường tròn để dim bán kính trong AutoCAD

    Bước 2: Bạn nhập R (Radius), sau đó pick điểm đặt là toàn bộ các đường tròn được dim bán kính một lượt.

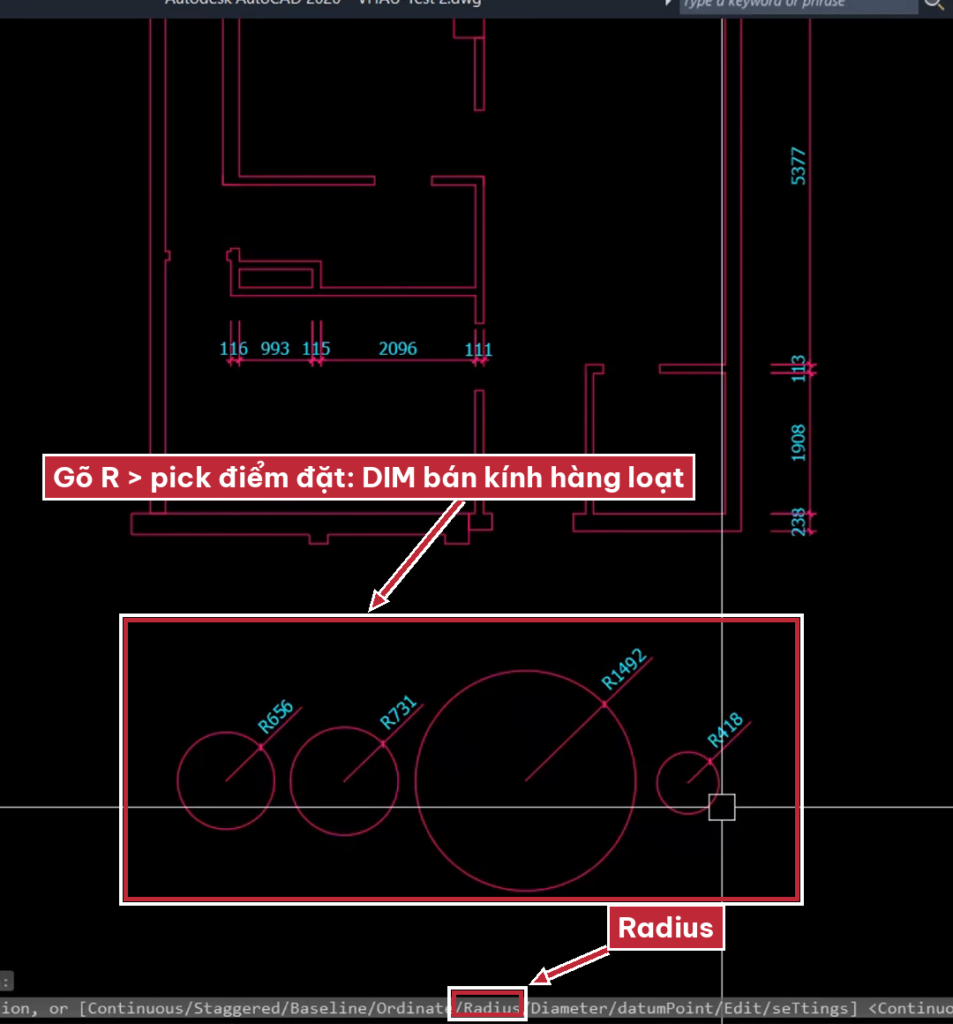

    Gõ R Radius rồi pick điểm đặt để dim bán kính hàng loạt trong AutoCAD

    III. Muốn dim nhanh hơn nữa?

    Nếu bạn cần dim nhiều lớp, dim theo trục hoặc sửa dim nhanh thì xem bài lisp QD của mình: https://vuhienhau.com/lisp-dim-kich-thuoc-qd-trong-autocad-chon-layer-dim-theo-truc-sua-dim-bang-ctrl-shift-a/

    Nếu bạn mới học AutoCAD, bạn xem thêm tổng hợp các lệnh AutoCAD cơ bản & lệnh tắt: https://vuhienhau.com/tong-hop-cac-lenh-autocad-co-ban-lenh-tat-cho-nguoi-moi/

    Xem thêm các bài AutoCAD khác của mình: https://vuhienhau.com/category/autocad/

    Chúc các bạn thành công!

    Video hướng dẫn chi tiết:

    Xem video trên Facebook 👉 https://www.facebook.com/reel/1977917436353385
