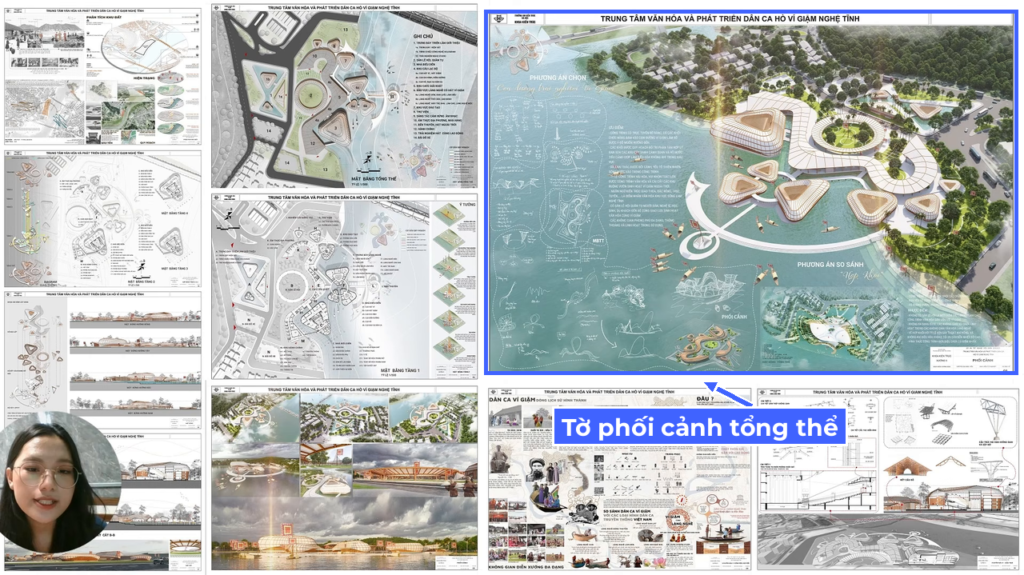

Bài này mình chia sẻ lại buổi bảo vệ đồ án tốt nghiệp khoa Kiến trúc của mình (khóa 2018, xưởng 5, phản biện là xưởng 1). Đề tài: Trung tâm văn hóa & phát triển dân ca Hò Ví Giặm Nghệ Tĩnh, thể hiện trên 10 tờ A0. Kết quả: giáo viên hướng dẫn chấm 9,1, điểm cuối 8,8. Hy vọng giúp các bạn sắp làm đồ án có thêm kinh nghiệm.

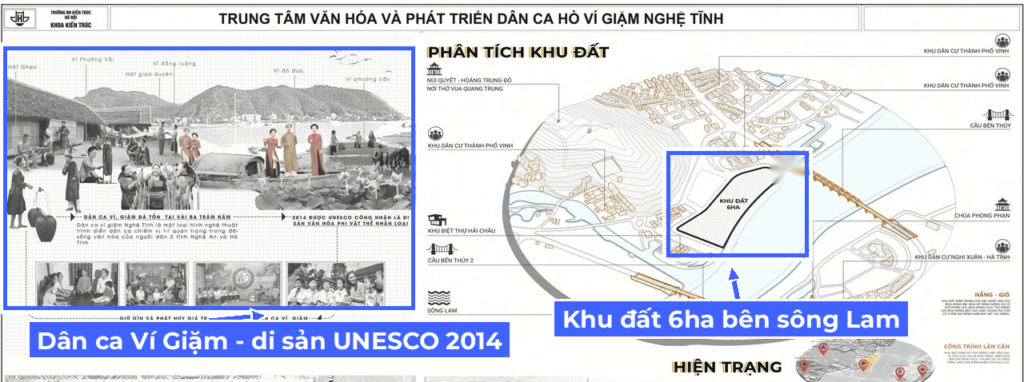

I. Phân tích khu đất
- Khu đất rộng khoảng 6ha, nằm bên sông Lam, giữa Nghệ An và Hà Tĩnh, cạnh cầu Bến Thủy 1 & 2.
- Phía tây bắc là núi Quyết, phía đông nam có chùa – đều là điểm văn hóa, du lịch của vùng.
- Khí hậu: mùa hè có gió Lào khô nóng, nên mình bố trí hồ nước để làm mát; mái thấp ở phía tây, dốc lên ở phía đông nam để đón gió mát.
II. Ý tưởng: Con đường trải nghiệm Ví Giặm

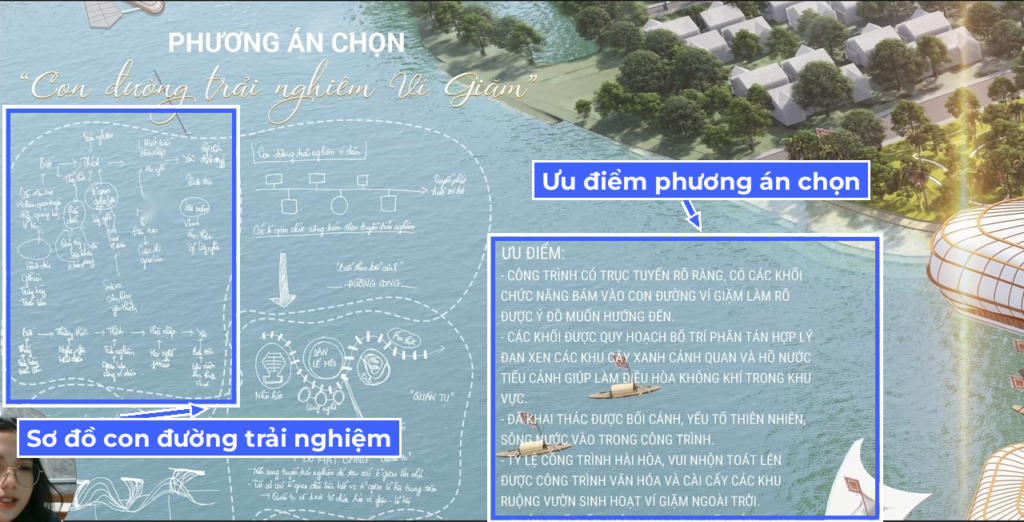

Ý tưởng chính là một con đường trải nghiệm dẫn khách đi qua các giai đoạn: biết đến Ví Giặm → thưởng thức → trải nghiệm (làng nghề) → học → yêu thích và mua quà lưu niệm. Ở trung tâm là sân lễ hội. Hình khối dùng nhiều đường cong lấy cảm hứng từ dòng sông, dải lụa và tấm lưới đánh cá.
III. Phương án so sánh & phương án chọn

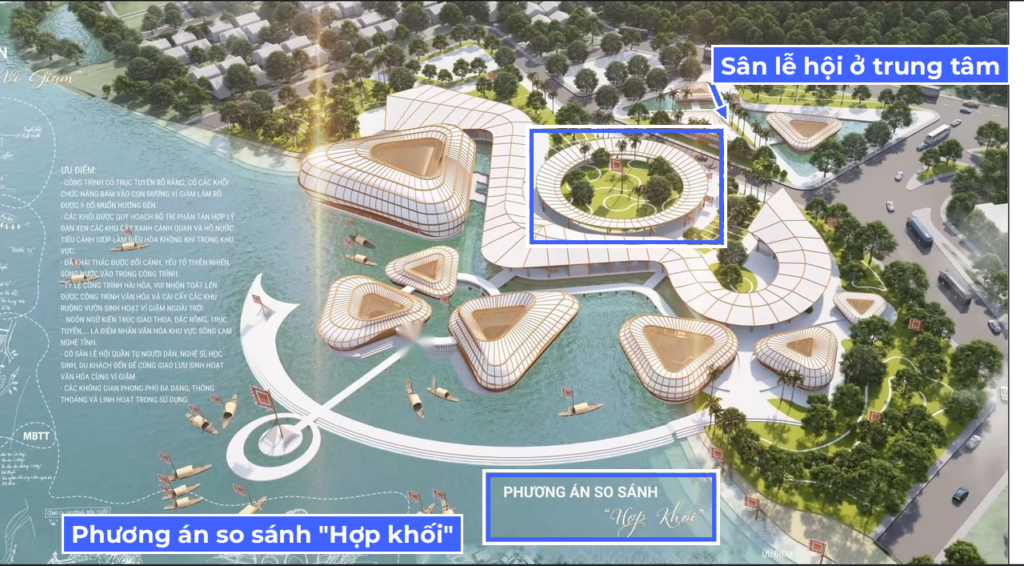

Phương án so sánh là kiểu hợp khối (tham khảo đồ án K10): công trình gọn nhưng không có sân lễ hội, không gian chưa đa dạng, khối lớn khó thoát nhiệt và chưa có điểm nhấn. Phương án chọn tách thành các khối nhỏ nối với nhau bằng con đường trải nghiệm, xen cây xanh, mặt nước và có sân lễ hội ở giữa.
IV. Mặt bằng tổng thể

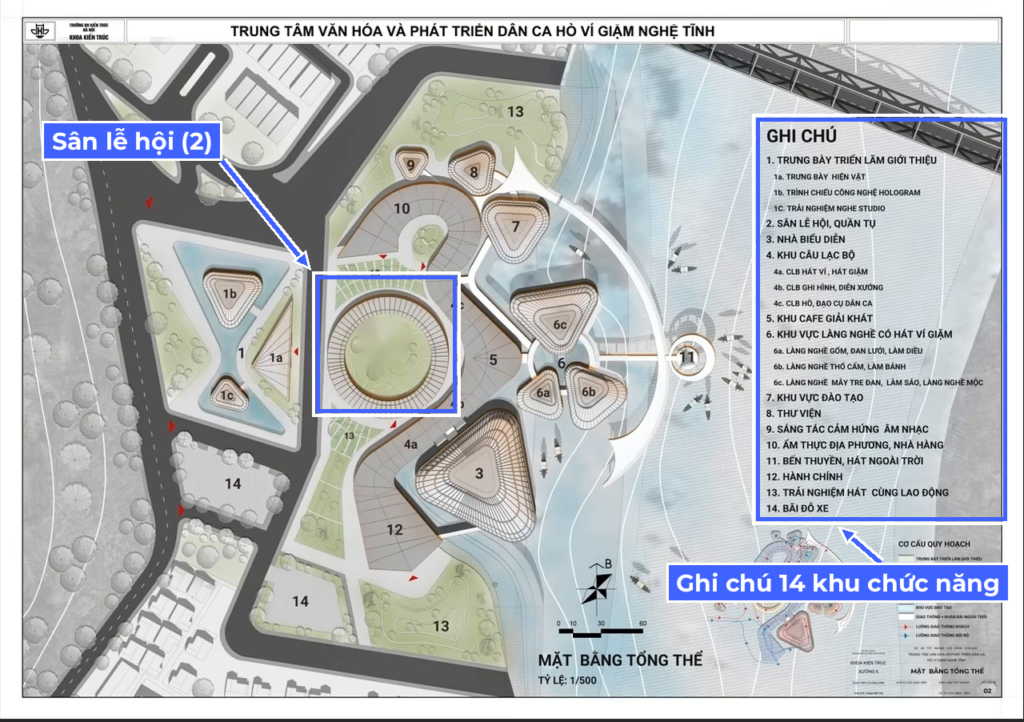

Công trình chia thành 14 khu chức năng: khu trưng bày, sân lễ hội, nhà hát, câu lạc bộ, cafe, làng nghề, khu đào tạo, thư viện, khu ẩm thực, bến thuyền, bãi đỗ xe… Mình thể hiện thêm mặt bằng tầng 1 và tầng 2 cho các khối chính.
V. Mặt cắt, vật liệu & nghiên cứu chuyên sâu
- Vật liệu: gỗ và tre kết hợp khung bê tông cốt thép.

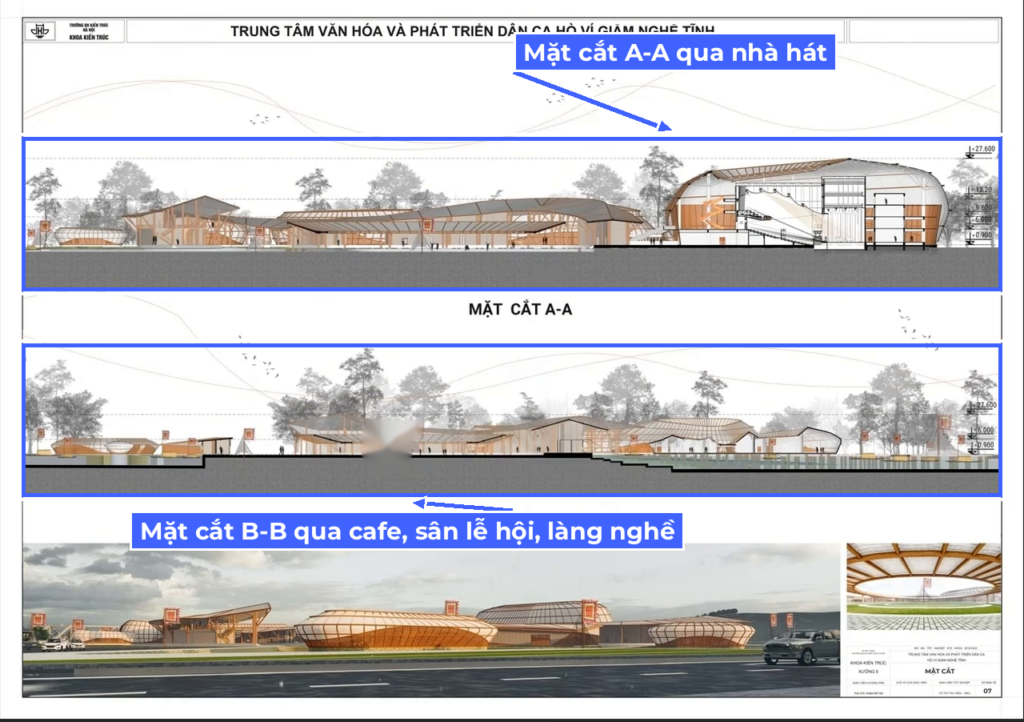

- Mặt cắt A-A đi qua nhà hát; mặt cắt B-B đi qua cafe, sân lễ hội và làng nghề.
- Tờ 9 là phần nghiên cứu văn hóa (so sánh Ví Giặm với ca trù, ca Huế, đờn ca tài tử); tờ 10 là các chi tiết kết cấu.
Bạn nào sắp bảo vệ đồ án thì xem video đầy đủ bên dưới để nghe cách mình trình bày và các câu hỏi của hội đồng nhé.
Chúc các bạn thành công!
